JYB-20 边界润滑轴承
产品介绍
JYB-20 型材料是以填充四氟改性的聚甲醛塑料为表面层三层复合自润滑材料,它是一种良性的边界润滑材料,因此特别适用与高载低速下的旋转运动,摇摆运动以及经常在载荷下启闭而不易形成流体动力润滑的轴承,止推垫片、滑块、球座等磨擦零件。JYB-20能够充分地利用微量润滑脂,在边界润滑润滑条件下可以长期的不用加油保养。在完全无油润滑条件下,JYB-20磨擦性能及允许PV值较低,因此通常在塑料表面轧出储油坑,装配时涂上锂基润滑油脂或硅脂等。
- 金相图片
- 产品应用
- 耐磨性能
- 影响寿命的主要因素
注:JYB-20 系列产品还可根据不同工况条件选择不同的基体材料,如:青铜基板、不锈钢基板、以及"无铅"等配方产品。JYB-20Y属环保无铅产品,颜色为桔黄色、橙色、蓝色。
- 1.改性聚甲醛
POM with lead 0.3-0.5mm
2.球形青铜粉
Porous bronze sintere
3.钢背
Steel backing
4.镀铜/锡层
Copper-plating/tin-plating
JYB-20 边界润滑轴承

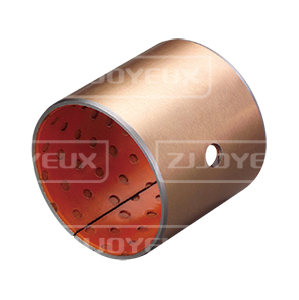

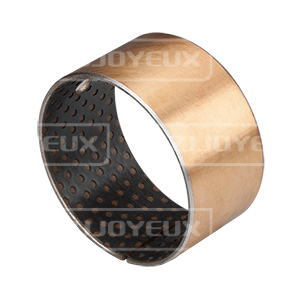

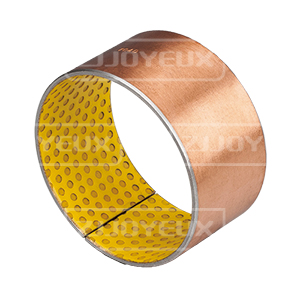

实际运用中根据使用环境、工况和环保要求的不同,表面塑料层POM/PEEK里可以添加不同的填充材料。产品范围包括:JYB-20(黑)、JYB-20Y(黄)、JYB-20S(橙)、JYB-20L(蓝)。
有关数据 Data |
代号 Grade |
JYB-20 (黑) |
JYB-20Y (黄) (lead free) |
JYB-20S (橙) (lead free) |
JYB-20L (蓝) (lead free) |
材料 Materiai |
碳钢/Steel+铜粉/Bronze+(POM+Pb) |
碳钢/Steel+铜粉/Bronze+POM |
碳钢/Steel+铜粉/Bronze+POM |
碳钢/Steel+铜粉/Bronze+POM |
|
除了目录中显示的标准产品外,还可以提供非标产品或根据客户要求订购。 |
|||||
最大承载压力P |
静载 N/mm2 |
140 |
140 |
140 |
110 |
动载 N/mm2 |
70 |
70 |
70 |
45 |
|
最大线速度 V m/s |
脂润滑 |
2.5 |
2.5 |
2.5 |
2.5 |
最高PV值 N/mm2·m/s |
2.8 |
2.8 |
2.8 |
2.8 |
|
摩擦系数u Friction coef u |
0.06~0.12 |
0.06~0.12 |
0.06~0.12 |
0.05~0.1 |
|
相配轴径 |
硬度 HB |
>270 |
>270 |
>270 |
>270 |
粗糙度 Ra |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
0.4~1.25 |
|
工作温度 ℃ |
-60~+120 |
-40~+120 |
-40~+120 |
-60~+120 |
|
导热系数 W/mk |
52 |
52 |
52 |
52 |
|
线膨胀系数(轴向) |
11×10-6/K |
11×10-6/K |
11×10-6/K |
11×10-6/K |
|
针对性运用领域 |
产品应用于汽车底盘、锻压机床、冶金机械、矿山机械、水利行业、轧钢行业等。 |
