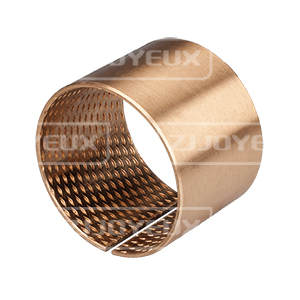

JYB090 青铜卷制轴承

JYB090 系列青铜卷制轴承

结构特性及用途

JYB090青铜卷制轴承,以锡青铜合金CuSn8为材料,表面轧制菱形油穴,起储存油脂作用,它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。广泛运用于农业机械、建筑机械、工程机械等高载低速场合。

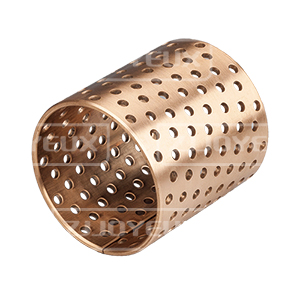

JYB092 系列青铜卷制轴承

结构特性及用途

JYB092青铜卷制轴承,以锡青铜合金CuSn8为材料,工作表面按一定角度、密度均匀排布着润滑通孔,在启动时容易形成油膜,从而降低启动摩擦系数。它具有良好的疲劳强度的承载能力、耐腐蚀、抗磨损。该系列产品广泛运用于农业机械、建筑机械、工程机械等高载低速场合。

  • JYB090材料结构
  • JYB092材料结构
  • 产品的优点
  • 标准衬套公差

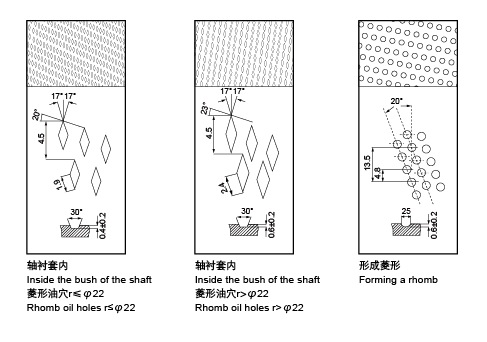

采用高密度青铜卷制成形或球形油袋、油穴特殊合成内部表面以减少磨损延长使用时间并且很好的做到防腐功能。

标准直径

Standard Dia.

衬套外径尺寸

O.D.Size

相配座孔

Housing Bore

衬套内径尺寸

I.D.Size

相配轴径

Matching Shaft Diameter

10~18

+0.065

+0.030

+0.018

0

+0.046

0

- 0.016

- 0.043

18~30

+0.075

+0.035

+0.021

0

+0.052

0

- 0.020

- 0.020

30~50

+0.085

+0.045

+0.025

0

+0.062

0

- 0.025

- 0.064

50~80

+0.100

+0.055

+0.030

0

+0.074

0

- 0.030

- 0.076

80~120

+0.120

+0.070

+0.035

0

+0.087

0

- 0.036

- 0.090

120~180

+0.170

+0.100

+0.400

0

+0.100

0

- 0.043

- 0.106

180~250

+0.210

+0.130

+0.046

0

+0.115

0

- 0.050

- 0.122

250~315

+0.260

+0.170

+0.052

0

+0.130

0

- 0.056

- 0.137

JYB090 系列青铜卷制轴承

JYB090 青铜卷制轴承,表面轧制菱形,起储存油脂作用,它具有良好的疲劳强度和承载能力、耐腐蚀、抗磨损。实际运用中根据使用工况的不同,基体可以采用不同牌号的合金,表面可以加工成其他形式的油孔和油槽。由此衍生出JYB090、JYB091、JYB092、JYB094、JYB09G各系列产品,其材料结构和技术参数汇总表如下:

有关数据

Data

代号Grade

JYB090

JYB091

JYB092

JYB094

JYB09G

材料名称

Material

CuSn8P

(Qsn8-0.3)

CuZn31Si

(H68)

CuSn8P

(Qsn8-0.3)

CuSn8P

(Qsn8-0.3)

CuSn8P+石墨

(Qsn8-0.3+graphite)

除了目录中显示的标准产品外,还可以提供非标产品或根据客户要求订购。

主要运用领域

Typicai applicaton

产品适用于起重机械、建筑机械、采矿机械,农业机械,森林机械等。

产品运用于建筑机械、汽车制动系统机床工业等。

产品广泛运用于农业机械、建筑机械、工程机械等。

它具有防止油脂倒漏,延长润滑时间,防止灰尘、沙等物质的渗透等优点。产品广泛运用于农业机械、建筑机械、工程机械等。

它具有很低的摩擦系数,较好的耐磨性等优点,能在无油或少油的条件下工作。产品广泛应用于启动马达起升机,工程机械,汽车,卡车,拖拉机等。

密度 g/cm3

8.8

8.4

8.8

8.8

8.8

最大动载 N/mm2

100

90

120

120

100

最高线速度(脂润滑) m/s

2

1.5

2.5

2.5

2.5

最高PV值(脂润滑) N/mm2·m/s

2.8

1.65

2.8

2.8

2.8

抗拉强度 N/mm2

>460

>440

>460

>460

>460

屈服强度 N/mm2

>280

>230

>280

>280

>280

硬度 HB

90~150

80~120

90~150

90~150

90~150

相配轴

硬度 HRC

≥50

≥50

≥50

≥50

≥50

粗糙度

0.4~1.0

0.4~1.0

0.4~1.0

0.4~1.0

0.4~1.0

适用温度 ℃

-40~150

-40~150

-40~150

-40~125

-40~150

摩擦系数

0.06~0.15

0.06~0.15

0.06~0.15

0.06~0.15

0.03~0.1

导热系数 W/m·K

58

71

58

58

58

线膨胀系数(轴向)

18.5×10-6/K

19.2×10-6/K

18.5×10-6/K

18.5×10-6/K

18.5×10-6/K
