JYB-10 自润滑复合轴承

产品介绍

JYB-10 金属复合自润滑材料以优质低碳钢为基板,中间烧结球形多孔铜粉层,表面扎制以PTFE为主的耐磨润滑材料作为轴承工作层,这种材料具有优异的机械承载能力,中间铜粉层不但可以及时传递轴承运行过程中产生的热量,同时也提高了塑料层与基板的结合强度。PTFE设计适用于完全干摩擦状态,并根据润滑情况、摩擦系数和耐久性要求开发了多种材料。JIAYI的PTFE金属复合材料在外部润滑或者不润滑的情况下,都能在最广泛的载荷、速度以及温度范围内提供最好的表现。

  • 金相图片
  • 产品应用
  • 耐磨性能
  • 影响寿命的主要因素

注:图中产品还可根据不同工况条件选择不同的基体材料,如:青铜基板(JYB-10B)、不锈钢基板(JYB-10S)、以及无铅(JYB-10W)等配方产品。

1.聚四氟乙烯
PTFE+Filler
2.球形青铜粉
Steel backing
3.钢背
Steel backing
4.镀铜/锡层
Copper-plating/tin-plating

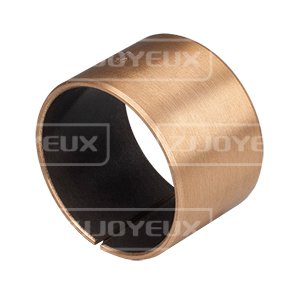

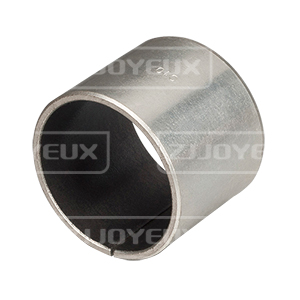

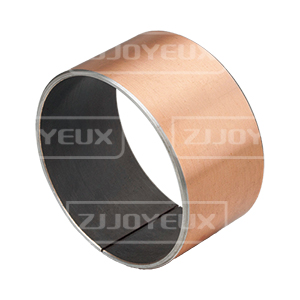

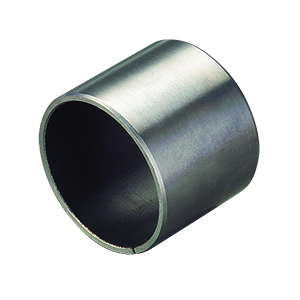

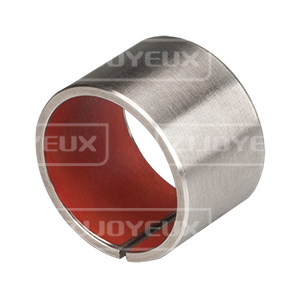

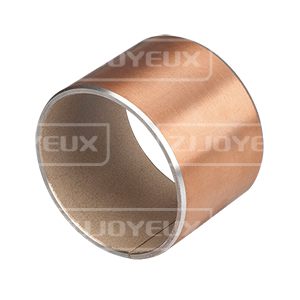

JYB-10自润滑复合轴承

实际运用中根据使用环境、工况和环保要求的不同,低碳钢板可以改为铜板或不锈钢板,内表面塑料层可以选择PTFE含铅或者不含铅材料以及其他高分子填充物,外表可以镀锡或者镀铜。产品范围包括:JYB-10、JYB-10T、JYB-10S、JYB-10B、JYB-10W、JYB-10P。

有关数据

代号

jyb-10

jyb-10t

jyb-10s

jyb-10b

jyb-10w

jyb-10p

材料

碳钢/Steel+铜粉/ronze+(PTFE+

Pb+填料/Filler)

碳钢/Steel+铜粉/ronze+(PTFE+

Pb+填料/Filler)

不锈钢/Stainless+

铜粉/ ronze+

(PTFE+ Pb+填料/Filler)

铜板/Bronze+铜粉/Bronze+(PTFE+ Pb+填料/Filler)

碳钢/Steel+铜粉/Bronze +(PTFE+

填料/Filler)

碳钢/Steel+铜粉/Bronze +(PTFE+

填料/Filler)

除了目录中显示的标准产品外,还可以提供非标产品或根据客户要求订购。

主要运用领域

Typicai applicaton

产品应用于印刷机械、纺织机械、烟草机械、健身器等。

产品主要应用于中、高压齿轮油泵、柱塞泵、叶片泵等。

产品适用于印染机械、海洋工业耐腐蚀部位等。

产品应用于冶金机械、连铸机械、水泥机械等。

产品主要应用于中、高压齿轮油泵、柱塞泵、叶片泵等。

该产品主要于汽车减震器、摩托车减震器、液压油缸等。

最大承载压力P

(干摩擦)

静载 N/mm2

250

250

250

250

250

250

动载 N/mm2

140

140

140

140

140

140

摇摆 N/mm2

60

60

60

60

60

60

最大线速度V

干摩擦 m/s

2.5

2.5

2.5

2.5

2.5

2

油润滑 m/s

>5

>5

>5

>5

>5

>5

最高PV值

干摩擦 N/mm2·m/s

1.8

1.0

1.8

1.8

1.0

1.8

油润滑 N/mm2·m/s

3.6

10

3.6

3.6

10

3.6

摩擦系数u

干摩擦

0.08~0.20

0.08~0.25

0.08~0.20

0.08~0.20

0.08~0.25

0.08~0.20

油润滑

0.02~0.12

0.02~0.08

0.02~0.12

0.02~0.12

0.02~0.08

0.02~0.08

相配轴径

硬度 HB

Hardness

>220

>220

>220

>220

>220

>220

粗糙度 Ra

Roughness

0.4~1.25

0.4~1.25

0.4~1.25

0.4~1.25

0.4~1.25

0.4~1.25

工作温度

-200~+280

-200~+280

-200~+280

-200~+280

-200~+280

-200~+280

导热系数 W/mk

40

40

40

60

40

40

线膨胀系数(轴向)

11×10-6/K

11×10-6/K

11×10-6/K

18×10-6/K

11×10-6/K

11×10-6/K

外表面镀层

铜或锡

铜或锡

铜或锡

铜或锡
