JYB-500
产品介绍
所谓的无给油是指无需加油或少加油，我们研究的目标是要确保轴承在这种工况下还能表现出良好的性能并尽可能的延长其使用寿命。自润滑轴承的基本工作原理是在初期运行阶段轴承表面的固体润滑剂由于相互问的摩擦而形成转移膜并覆着到对磨件上最终形成固体润滑膜以达到自我润滑的目的，它隔断了工件之间的直接接触从而很好的保护了对磨件延长了轴承和工件的使用寿命。
轴承特性
现代设计对今天的自润滑轴承材料正在发生巨大的需求。即使在严重的极端作业环境和最大负荷条件也要求免维护。随着成本要求的不断提高，企业对设备和工厂运行的可靠性要求也越来越高。金属自润滑轴承可以满足免维护以及在长期使用条件下的自我润滑，由此使得设计可靠的长期的自润滑系统成为可能。金属型自润滑轴承材料可以广泛的运用于高承载低速度条件下的旋转、摆动和直线往复运动，同时也适用于传统润滑无法达到或被禁止使用的场合，或者在特殊工况比如粉尘、冲击负载或辐照等条件下需要长期而稳定使用的。
- 自润滑轴承
- 合金材料
- 材料成分和性能表
- 固体润滑剂

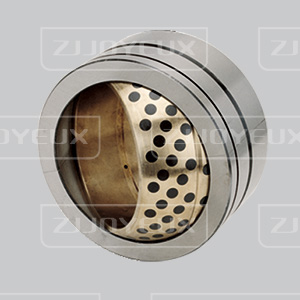

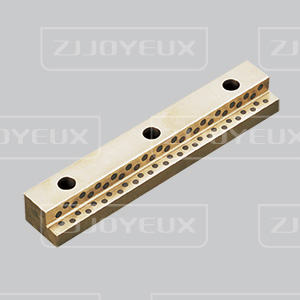

JYB-500以高强度铜合金作为基础材料，根据使用工况按一定比例在其工作面加工出孔穴并填人固体润滑剂。高强度的铜台金提供了很高的承载能力而固体润滑剂则可以形成较低的摩擦副。在干摩擦条件下我们在轴承表面设计一层预润滑膜可以确保在最短的时间内将固体润滑剂转移到对偶件上并形为有效的固体润滑膜。
- 材料组织 Material Structure
- ①固体润滑膜
Solid lubricant film
②固体润滑剂
Solid lubricant plug
③铜合金基体
Bronze backing
对应牌号 |
JYB-500 |
JYB-500B |
JYB-500-3 |
JYB-500-4 |
JYB-500-5 |
||
|---|---|---|---|---|---|---|---|
JYB-500B |
JYB-500AB |
JYB-500B2 |
|||||
国际牌号 GB1776-87 China Brands GB1776-87 |
ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 |
ZCuAl10Fe3 |
ZCuSu10P1 |
钢+ ZCuSn6Zn6Pb3 |
HT250 |
GCr15 |
国际 ISO1338 International ISO1338 |
GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 |
GCuAl10Fe3 |
- |
钢+ CuSn6Zn6Pb3 Fe3Ni5 |
- |
B1 |
德国 DIN Germany DIN |
G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 |
GB-CuAl10Ni |
GB-CuSn10 |
钢+ CuSn6Zn6Pb3Ni |
- |
100Cr6 |
日本JIS Japan JIS |
HBsC4 |
BC6 |
AIBC3 |
BC3 |
BC6 |
FC250 |
SUJ2 |
美国 ASTM/UNS America ASTM/UNS |
C86300 |
C83600 |
C95500 |
C90500 |
C83600 |
Class40 |
52100 |
英国标准（BS） England Standard |
HTB2 |
LG2 |
AB1 |
PB4 |
LG2 |
- |
- |
材料牌号 Grade |
JYB-500 |
JYB-500B |
JYB-500AB |
JYB-500B2 |
JYB-500B1 |
JYB-500SP5 |
|---|---|---|---|---|---|---|
化学成分 Material |
CuZn25Al5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAl10Ni5Fe5 |
CuSn10Pb1 |
CuSn12Pb1 |
CuZn25Al5Mn4Fe3 |
密度 Density (g/cm³) |
8 |
8.9 |
7.8 |
8.9 |
8.9 |
8 |
硬度 Hardness (HB) |
＞210 |
＞70 |
＞140 |
＞80 |
＞95 |
＞250 |
抗拉强度 Tensile strength (N/mm²) |
＞750 |
＞200 |
＞600 |
＞330 |
＞260 |
＞800 |
屈服强度 Yield strenght (N/mm²) |
＞450 |
＞90 |
＞260 |
＞170 |
＞150 |
＞450 |
延伸率 Elongation (%) |
＞12 |
＞15 |
＞10 |
＞6 |
＞8 |
＞8 |
线膨胀系数 Coefficient of linear expansion |
1.9X10-5/℃ |
1.8X10-5/℃ |
1.6X10-5/℃ |
1.8X10-5/℃ |
1.8X10-5/℃ |
1.9X10-5/℃ |
使用温度 Max.temp. (℃) |
-40~+300 |
-40~+400 |
-40~+400 |
-40~+400 |
-40~+400 |
-40~+150 |
最大动承载 Max. load (N/mm²) |
100 |
60 |
50 |
70 |
70 |
120 |
最大线速度 Max.speed Dry (m/min) |
15 |
10 |
20 |
10 |
10 |
15 |
最大 PV值 润滑 Max.PV Lubrication (N/mm²*m/min) |
200 |
60 |
60 |
80 |
80 |
200 |
永久压缩变形量 Compression deformation 300N/mm² |
＜0.01mm |
＜0.05mm |
＜0.04mm |
＜0.05mm |
＜0.05mm |
＜0.005mm |
|
固体润滑剂 Solid lubricant |
特性 Features |
典型用途 Typical application |
|
高纯石墨+添加剂 SL1 Graphite+add |
很好的耐磨性和化学稳定性，使用温度<400℃ Excellent resistance against chemical attacks and low friction. Temp limit 400℃ |
适用于一般机械，在大气中使用。 Suite for general machines and under atmosphere |
|
PTFE+添加剂 SL4 PTFE+add |
极低的摩擦系数和很好的水润滑性，使用温度<300℃ lowest in friction and good of water lubrication,Temp.limit 300℃ |
适用于水、海水润滑、如船舶、水利阀门、水轮机、 制药饮料机械等。 Ship, hydraulic turbine,gas turbine etc. |
高强度钢基铜合金轴套技术标准
一、化学成分
